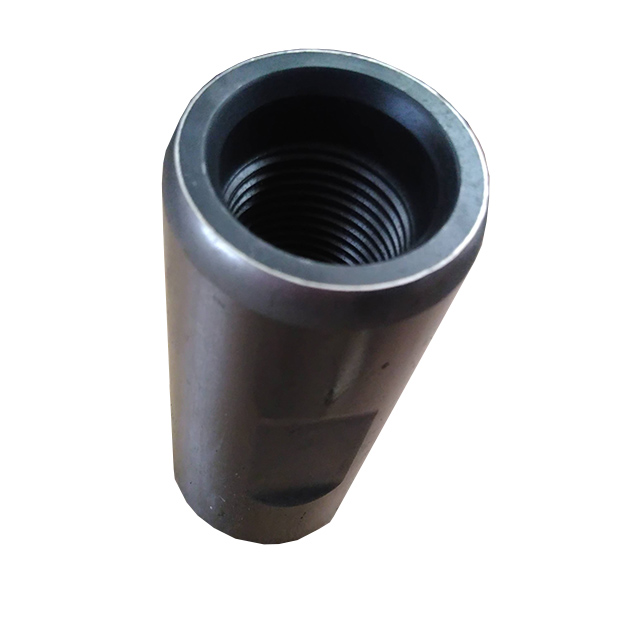

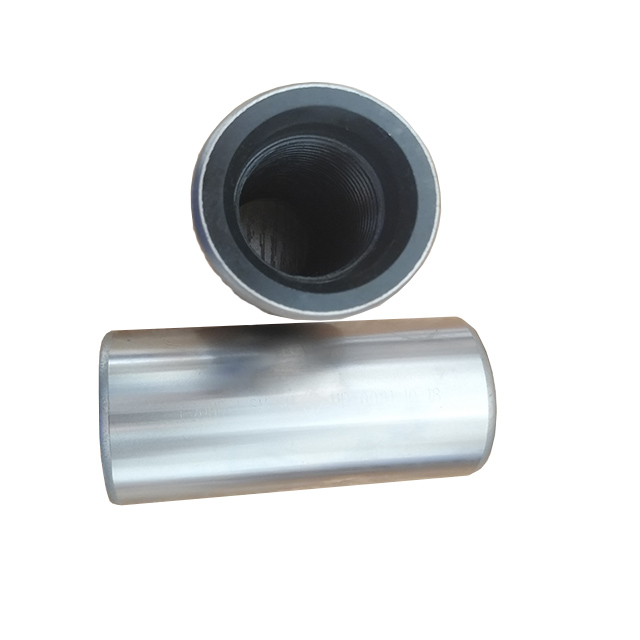

SM 級接箍

一、描述：1、 SM級接箍，在T級接箍外表面噴涂一層鎳基合金粉末，硬度高、耐磨性好等優點。一般使用在偏磨嚴重的油井內。2、使用材料：40Cr、30CrMo、AISI4142等二、規格型號表：公稱尺寸 5/8 in. 3/4 in. 7/8 in. 1 in. 1-1/8 in. in. mm in. mm in. mm in. mm in. mm全

型號： 5/8“——1 1/8“

在線詢價

一、描述：

1、 SM級接箍，在T級接箍外表面噴涂一層鎳基合金粉末，硬度高、耐磨性好等優點。

一般使用在偏磨嚴重的油井內。

2、使用材料：40Cr、30CrMo、AISI4142等

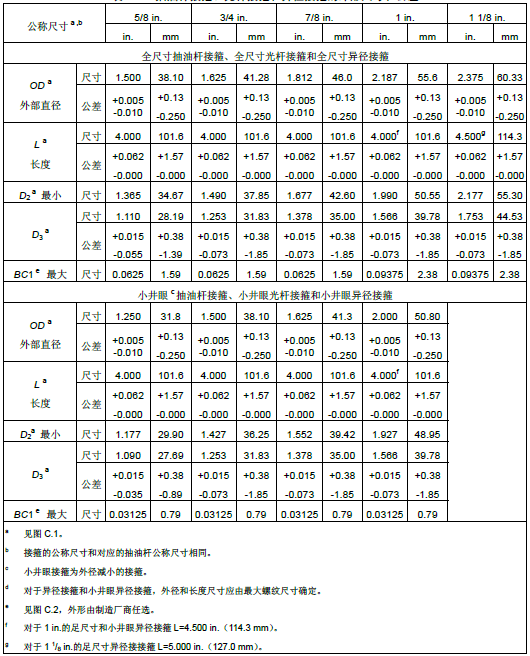

二、規格型號表：

公稱尺寸		5/8 in.		3/4 in.		7/8 in.		1 in.		1-1/8 in.

		in.	mm	in.	mm	in.	mm	in.	mm	in.	mm

全尺寸抽油桿接箍、全尺寸光桿接箍和全尺寸異徑接箍
ODa 外徑尺寸	尺寸	1.5	38.1	1.625	41.28	1.812	46	2.187	55.6	2.375	60.33

	公差	0.005	0.13	0.005	0.13	0.005	0.13	0.005	0.013	0.005	0.13
		-0.01	-0.25	-0.01	-0.25	-0.01	-0.25	-0.01	-0.25	-0.01	-0.25

	尺寸	4	101.6	4	101.6	4	101.6	4	101.6	4.5	114.3
La
長度	公差	0.062	1.57	0.062	1.57	0.062	1.57	0.062	1.57	0.062	1.57
		0	0	0	0	0	0	0	0	0	0
D2a	尺寸	1.365	34.67	1.49	37.82	1.677	42.6	1.99	50.55	2.177	55.3
最小
D3a	尺寸	1.11	28.19	1.253	31.83	1.378	35	1.566	39.78	1.753	44.53

	公差	0.015	0.38	0.015	0.38	0.015	0.38	0.015	0.38	0.015	0.38
		-0.055	-1.39	-0.073	-1.85	-0.073	-1.85	-0.073	-1.85	-0.073	-1.85
BC1? 最大	尺寸	0.0625	1.59	0.0625	1.59	0.0625	1.59	0.09375	2.38	0.9375	2.38
小井眼抽油桿接箍、小井眼光桿接箍和小井眼異徑接箍
	尺寸	1.25	31.8	1.5	38.1	1.625	41.3	2	50.8
ODa
外徑尺寸	公差	0.005	0.13	0.005	0.13	0.005	0.13	0.005	0.013
		-0.01	-0.25	-0.01	-0.25	-0.01	-0.25	-0.01	-0.25

	尺寸	4	101.6	4	101.6	4	101.6	4	101.6
La
長度	公差	0.062	1.57	0.062	1.57	0.062	1.57	0.062	1.57
		0	0	0	0	0	0	0	0
D2a	尺寸	1.177	29.9	1.427	36.25	1.552	39.42	1.927	48.95
最小
	尺寸	1.09	27.69	1.253	31.83	1.378	35	1.566	39.78

D3a	公差	0.015	0.38	0.015	0.38	0.015	0.38	0.015	0.38
		-0.035	-0.89	-0.073	-1.85	-0.073	-1.85	-0.073	-1.85
BC1? 最大	尺寸	0.03125	0.79	0.03125	0.79	0.03125	0.79	0.03125	0.79
a 見圖C.1。
b 接箍的公稱尺寸和對應的抽油桿公稱尺寸相同。
c 小井眼接箍為外徑減小的接箍。
d 對于異徑接箍和小井眼異徑接箍，外徑和長度尺寸應由最大螺紋尺寸確定。
e 見圖C.2,外形由制作廠商任選。
f 對于1in.的足尺寸和小井眼異徑接箍L=4.500in.(114.3mm)
g 對于 1 1/8in.的足尺寸異徑接箍L=5.000in.(127.0mm)
注：SM級接箍需外圓噴涂，但尺寸與T級接箍相同。

圖片關鍵詞

抽油桿接箍、光桿接箍和異徑接箍的外形尺寸和公差
